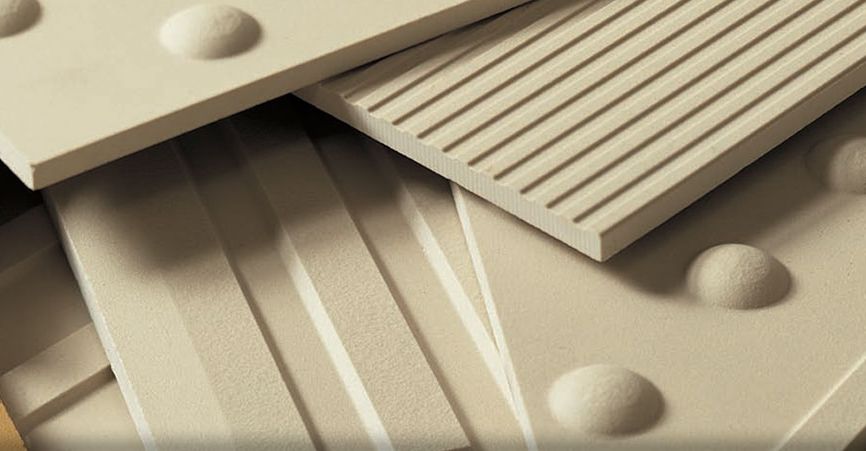

Le système Tactile est un langage spécial imprimé sur des dalles en grès cérame permettant d’assurer une autonomie et une sécurité accrues aux handicapés visuels lors de leurs déplacements.

La reglementation italienne

Quelques articles extraits du D.P.R 503/96:

Art. 1.2.c "Une barrière architecturale est définie telle quand des lieux sont dépourvus de dispositifs et de signalisations permettant l'orientation et la reconnaissance des emplacements et des sources de danger pour quiconque et en particulier pour les non-voyants, les malvoyants et les malentendants".

Art 4 "Les projets relatifs aux espaces publics et aux ouvrages d'urbanisation principalement destinés aux piétons doivent prévoir au moins un parcours accessible permettant ... l'utilisation des services, les relations sociales et la jouissance de l'environnement même aux personnes atteintes totalement ou en partie de handicap moteur ou sensoriel."

Art. 7.1 "Pour les escaliers et les volées, les normes sont celles qui sont énoncées aux points 4.1.10 du décret du Ministère des Travaux Publics n°236 du 14 juin 1989". Le D.M. en question précise dans l'art. 4.1.10.6: "les volées d'escalier doivent être faciles à percevoir même aux non-voyants" et dans l'art. 8.1.10 "... un signal au sol (bande de matériau différent ou de toute façon pouvant être perçue par les non-voyants), situé à moins de 30 cm de la première et de la dernière marche, doivent indiquer le début et la fin de la volée d'escalier".

Art. 13.3 "Pour les espaces extérieurs faisant partie des bâtiments, les conditions requises pour l'accès sont considérées remplies s'il existe au moins un parcours pour l'accès à l'édifice dont peuvent jouir les personnes atteintes partiellement ou totalement de handicap moteur ou sensoriel".

Réalisations

Tactile

Budapest

Budapest

Bianco

Bianco

Giallo Ocra

Giallo Ocra

Rosso Madrid

Rosso Madrid

Shangai

Shangai

Une palette de couleurs expressive pour traduire une collection de carreaux bien connue pour ses caractéristiques : fonctionnalité, esthétique et résistance.

Obtenez un devis chevron_right

Codice di servizio

Tactile Codice di svolta

Codice di svolta 2

Codice di svolta 3

Codice di direzione rettilinea

Codice di arresto

Codice di arresto 2

Déclaration des performances

Déclaration des performances

Caractéristiques techniques

Caractéristiques techniques

Catalogue

Catalogue

Codes de base

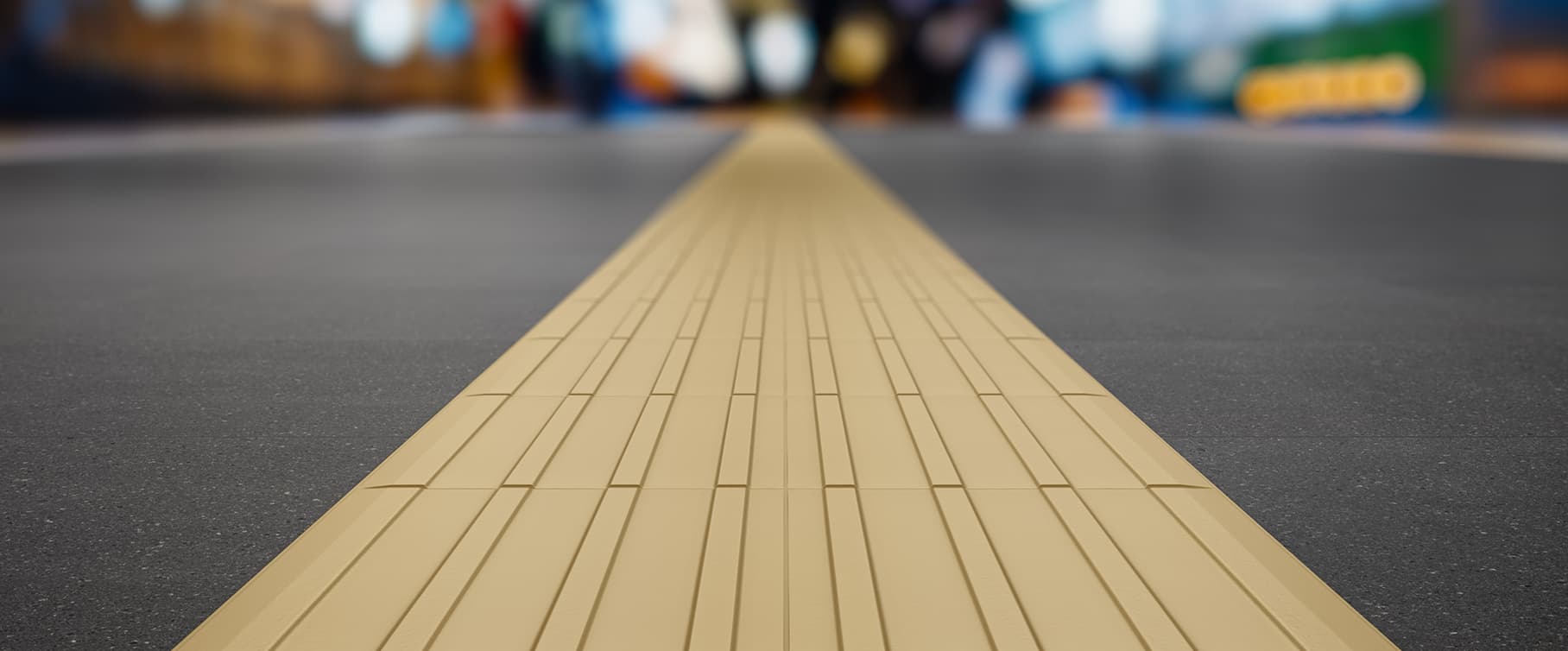

Code de Direction Rectiligne

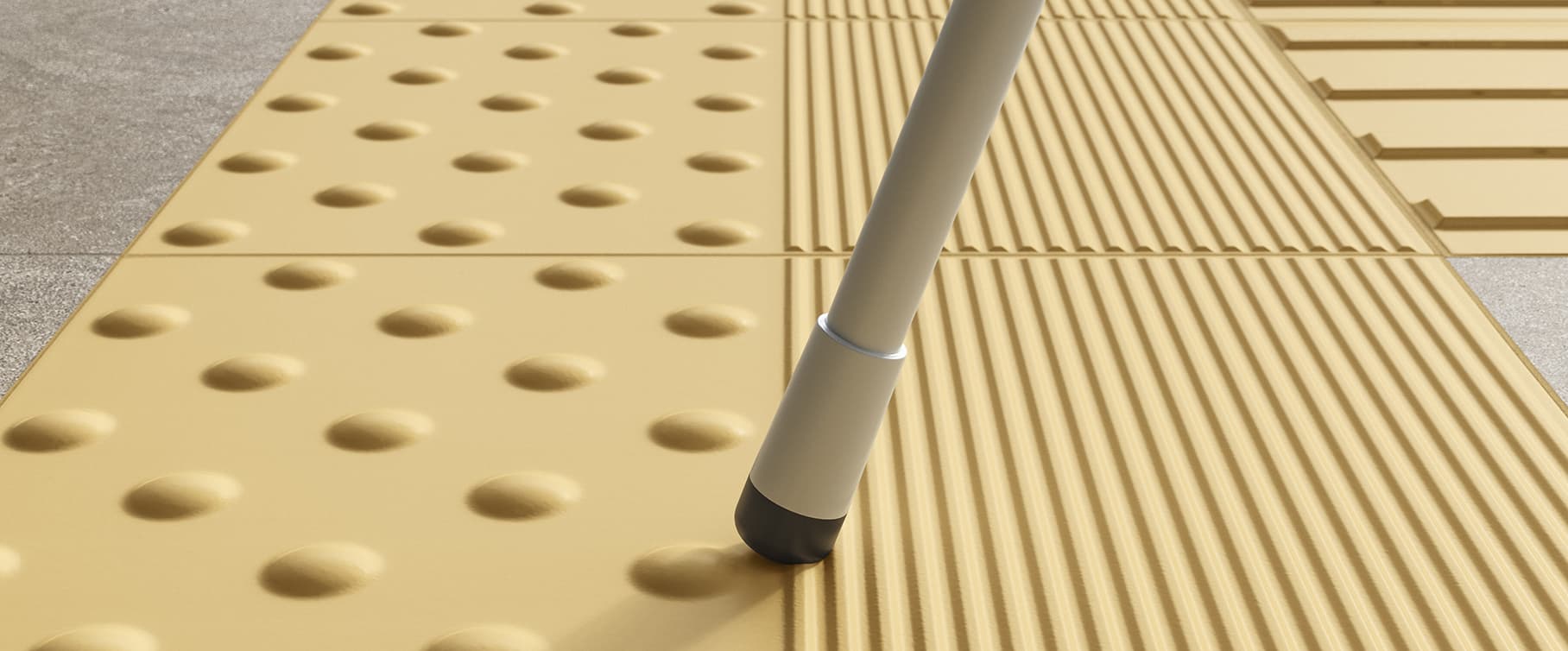

Il se compose d'une série de rainures parallèles au sens de la marche dont la forme trapézoïdale et dont les reliefs ont été expressément étudiés pour être reconnus le plus facilement possible, même avec la canne blanche ; il est réalisé avec deux carreaux (art.30x30 Rectiligne) qui forment une largeur du parcours de 60 cm. La longueur du parcours varie selon les besoins.
La lunghezza del percorso varia secondo le necessità.

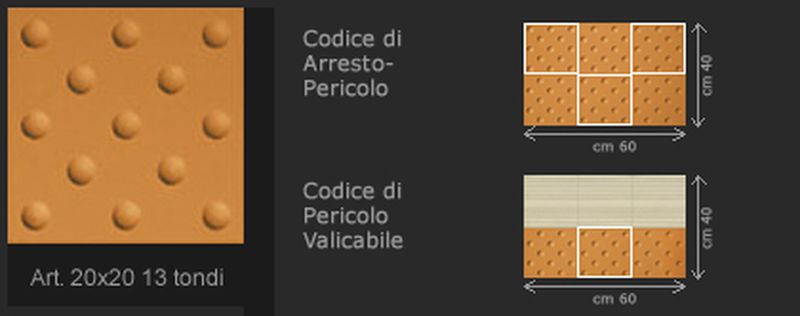

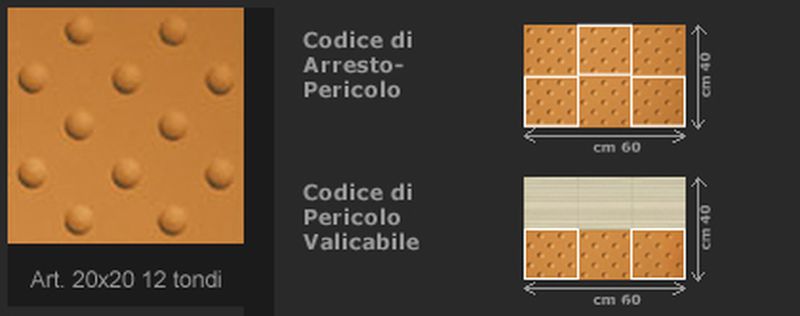

Code d'Arrêt-Danger

Il se compose d'une série de calottes sphériques disposées en réticule diagonale qu'on peut sentir sous les pieds et dont l'arrêt prolongé sur celles-ci est inconfortable. Le signal est fait de deux carreaux (art. 20x20 ronds et art. 20x20 13 ronds) posés alternativement (voir figure) pour former une profondeur de 40 cm et une largeur minimum de 60 cm.

Codes complementaires

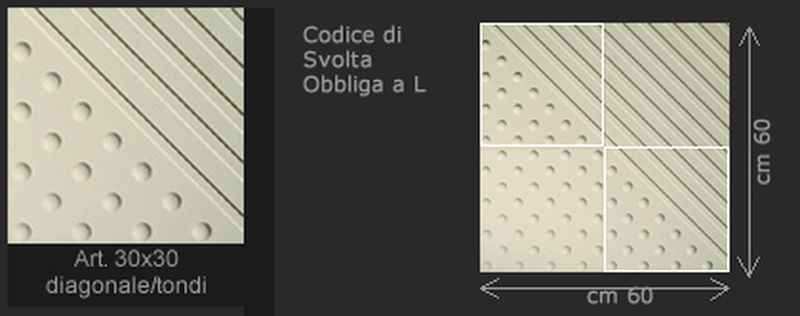

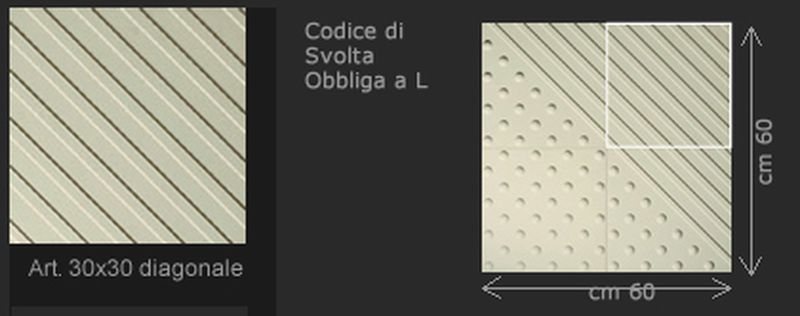

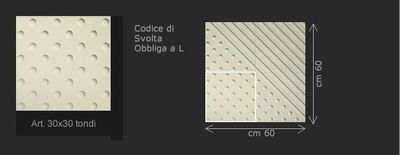

Code de Tournant Obligatoire en L

Il s'agit d'un carré de 60 cm de côté divisé en deux triangles dont l'un contient des rainures inclinées à 45° par rapport à celles du Code de Direction Rectiligne, et l'autre contient des calottes sphériques qui indiquent une zone de danger ou sur laquelle il ne faut pas s'engager. Le format des carreaux est de 30x30 cm. Le Code est réalisé en juxtaposant quatre carreaux portant trois finitions de surface différentes (art. 30x30 ronds, art. 30x30 diagonales/ronds et art. 30x30 cm diagonales. Il formato delle piastrelle è di cm 30x30. Il Codice viene composto accostando quattro piastrelle recanti tre differenti finiture superficiali (art. 30x30 tondo, art. 30x30 diagonale/tondi e art. 30x30 diagonale).

Code de croisement en T

Il se compose d'une surface cloquée de forme carrée, de 60 cm de côté, réalisée avec 9 carreaux (art. 20x20 bosses).

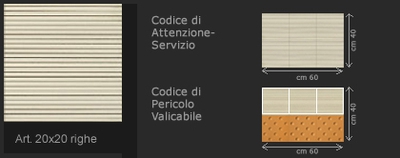

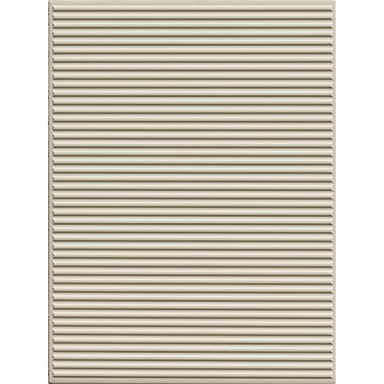

Code d'Attention-Service

Il se compose d'une bande de 40 cm de profondeur, dont la surface présente des rayures serrées en sens perpendiculaire aux creux du Code Rectiligne ; la largeur excédant les 60 cm du parcours rectiligne dépasse en direction du service ou de l'objet adjacent au parcours sur lequel on veut attirer l'attention. Le code est réalisé avec des carreaux de 20x20 cm (art. 20x20 rayures).

Code de Danger Franchissable

Il se compose d'une combinaison de deux codes, une bande de Code d'Attention-Service de 20 cm (art. 20x20 rayures) immédiatement suivie d'une bande de Code Arrêt-Danger, elle aussi de 20 cm (art.20x20 12 ronds et 20x20 13 ronds alternés); il est appliqué à proximité d'une zone qui doit être affrontée avec beaucoup d'attention (passage piétons ou grand escalier dans le sens de la descente).

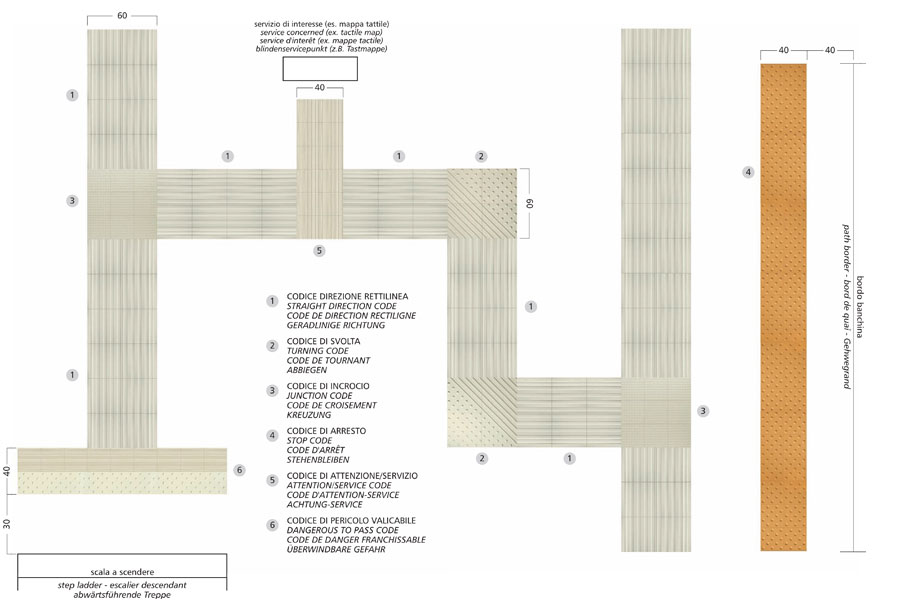

Example de parcour

Recommandations pour la pose

Chaque article composant le système Tactile est vendu à la pièce. Pour obtenir un résultat final parfait, nous conseillons de faire particulièrement attention à la pose, qui doit être faite dans les règles de l'art, sans joints.

Elle doit en outre assurer une excellente planéité d'ensemble des carreaux. Compte tenu de l'épaisseur relativement fine des carreaux, il faut les sceller ou les coller sur un enduit de lissage adapté, comme il se doit pour tout pavage en céramique.

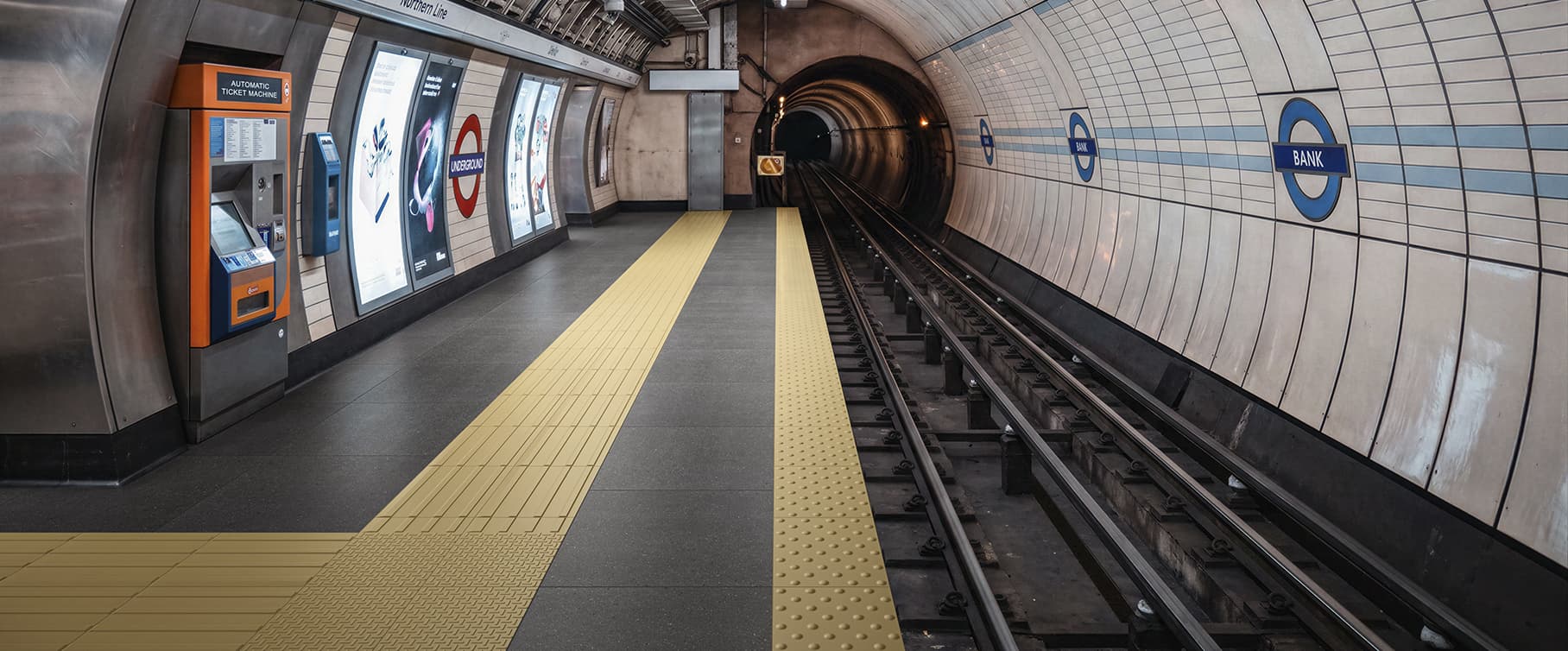

Le parcours guide en GRANITOGRES pour non-voyants et malvoyants, représente la solution idéale pour des applications en lieux publics, comme les gares, les aéroports, les stations de métro, les centres commerciaux, les terrasses et les trottoirs.
